Cisco HyperFlex

Les Appliances HyperFlex, construites à partir de la plateforme Cisco UCS, apportent une nouvelle approche architecturale à l’infrastructure hyper-convergée en termes de performances et de flexibilité. Ces nouveaux systèmes permettent à Cisco de proposer une infrastructure SDN complète, le calcul avec UCS, le réseau avec ACI et les solutions SDN et aujourd’hui HyperFlex pour le stockage. Ils simplifient, pour un grand nombre de workload, les règles d’automatisation à travers le réseau, le calcul et le stockage, ce qui en fait, d’après Hugues De Pra, Head of Architecture, Data Center & Virtualization chez Cisco Systems, la solution de bout-en-bout la plus complète du marché.

L’architecture d’HyperFlex s’appuie sur la technologie HALO développée par SpringPath. Les 3 modèles de la gamme implémentent dans un serveur UCS (série B ou C), un disque SSD (1,6 TB maxi) et des disques magnétiques (23 disques de 1,2 To maxi). La technologie hyper-convergée et le SDS offrent à l’administrateur une seule console d’administration pour la gestion des machines virtuelles, des espaces de stockage et de la sauvegarde des données. HyperFlex ne supporte aujourd’hui que VMware, mais d’autres hyperviseurs le seront très prochainement.

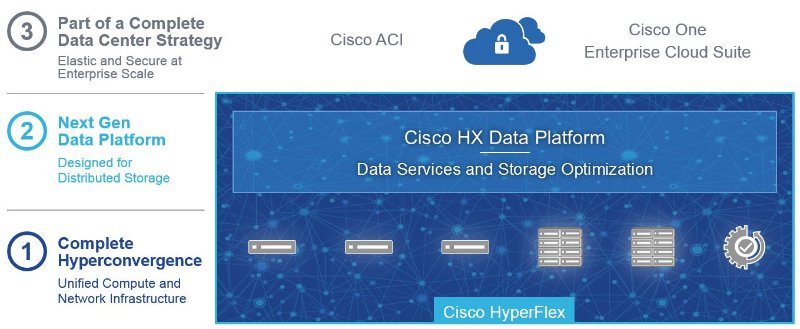

Introduction à Cisco HyperFlex Systems

Quelques informations sur les systèmes HyperFlex

Les plateformes HyperFlex seront composées d'un minimum de quatre nœuds de serveurs, soit UCS C220 M4, C240 M4 ou B200 M4. Pour les distinguer de la ligne UCS, les Appliances HyperFlex ont un préfixe « HX ».

Springpath

La pièce manquante dans la stack UCS de Cisco était une couche de stockage. Pour créer ses Appliances HyperFlex, le constructeur s’est donc associé à Springpath pour licencier son Software-defined Storage (SDS). Cette solution offre des fonctionnalités plutôt pertinentes :

Elle est basé sur un système de fichiers distribué qui optimise les écritures et réduit les cycles d'effacement.
Réplication synchrone : Les données sont d'abord écrites dans un cache local puis répliqué au moins deux fois sur des lecteurs distants (en fonction de la politique de protection concernant le facteur de réplication).
Déduplication et compression en ligne.
Capacités d'« auto-guérison » pour les nœuds perdus.
Accès au stockage à partir de serveurs non-HyperFlex.
Scalabilité indépendante des nœuds de stockage et de calcul.
Simplicité de la gestion : l'ensemble de la solution HyperFlex peut être gérée au travers des plugins vCenter, ce n’implique aucune formation complémentaire pour les administrateurs.

Snapshot Back-ups par VM

Avec l'intégration dans vCenter, il est possible de créer des Snapshots de stockage sur une base par VM. Ces Snapshots peuvent être programmés sur un ou tous les jours et sur une base horaire ou hebdomadaire avec des politiques de rétention différentes. Avec l'intégration de VAAI, les machines virtuelles sont mis en veille et donc en crash consistants. En outre, les Snapshots sont basés sur des pointeurs, de sorte de pouvoir être créés très rapidement et prennent un minimum de place au niveau de l'espace disque.

Clonage rapide

Le clonage des machines virtuelles est directement exécuté dans la couche de stockage au travers du plugin vCenter. Il suffit de faire un clic droit sur une VM, de sélectionnez l'option « Clonage » et de spécifier la quantité de clones que vous souhaitez. Les clones sont des pointeurs basés sur les Snapshots, de manière à utiliser un minimum de volumétrie de stockage.

UCS Management

Les serveurs sont gérés au travers du gestionnaire UCS avec les modèles Fabric Interconnect 6248UP ou 6296UP de génération 2. Les Fabriques Interconnects de génération 3, avec des ports à 40 Gbit, devraient très prochainement être prises en charge. Les Fabric Interconnects sont des éléments indispensables aux Appliances HyperFlex car ce sont elles qui gèrent le matériel et l’intégration réseau.

Caractéristiques des différents modèles

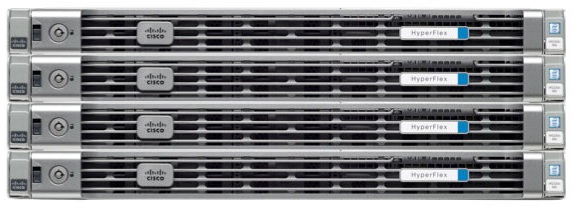

Cisco HyperFlex HX220c M4 Node

Les caractéristiques

CPU	2 x Intel Xeon E5 2600 v3 processors
Memory and cache	256 Gb to 512 Gb 2133 MHz DIMMs 480-Gb high-endurance (Intel 3610) cache SSD
HDD	6 x 1.2 TB 10,000 RPM 12-Gbps SAS disks
Software	VMware 5.5 or 6.0 u1 Cisco HyperFlex HX Data Platform Software version 1.7
Cluster	Minimum of 3 nodes Cisco UCS-managed
Management	Cisco UCS Manager and vCenter plugin

Retrouvez toutes les informations de ce modèle sur le site de Cisco

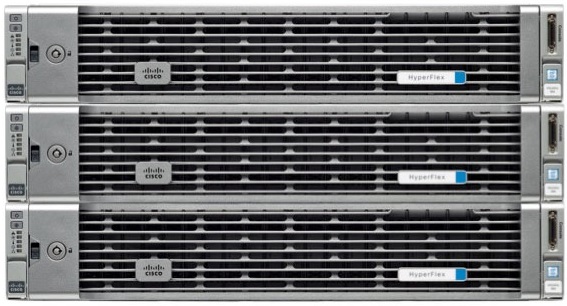

Cisco HyperFlex HX240c M4 Node

Les caractéristiques

CPU	2 x Intel Xeon E5 2600 v3 processors Cisco UCS B200 servers
Memory and cache	256 Gb to 784 Gb 2133 MHz DIMMs 1.6-Tb high-endurance (Intel 3610) cache SSDs
HDD	15 x 1.2 TB 10K RPM 12gbps SAS disks
Software	VMware 5.5 or 6.0 u1 Cisco HyperFlex HX Data Platform Software, version 1.7
Cluster	Minimum of 3 nodes Cisco UCS-Managed
Management	Cisco UCS Manager and vCenter plugin

Retrouvez toutes les informations de ce modèle sur le site de Cisco

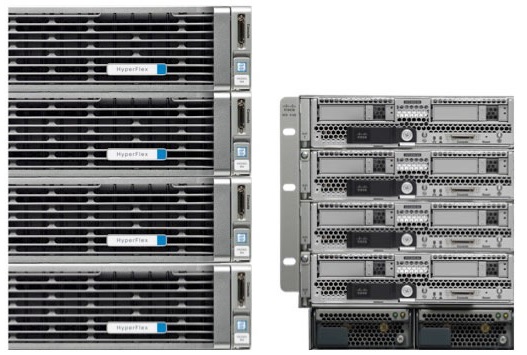

Cisco HyperFlex HX240c M4 Nodes with Cisco UCS B200 Blade Servers

Les caractéristiques

CPU	2 x Intel Xeon E5 2600 v3 processors + 2x Intel Xeon E5 2600 v3 processors in Cisco UCS B200 servers
Memory and cache	256 Gb to 784 Gb 2133 MHz DIMMs 1.6-Tb high-endurance (Intel 3610) cache SSDs
HDD	15 x 1.2-TB 10,000 RPM 12-gbps SAS disks
Software	VMware 5.5 or 6.0 u1 Cisco HyperFlex HX Data Platform Software, version 1.7
Cluster	Minimum of 3 nodes Cisco UCS-Managed
Management	Cisco UCS Manager and vCenter plugin

Retrouvez toutes les informations de ce modèle sur le site de Cisco
